Fungsi Lapisan Gravel Pasir Silika dalam Multimedia Filter: Panduan Teknis

Jika Anda pernah membuka manual instalasi filter air industri dan menemukan instruksi untuk memasang “lapisan gravel” di dasar tangki sebelum media filtrasi utama, mungkin Anda bertanya-tanya: mengapa perlu lapisan ekstra ini, bukankah cukup langsung mengisi tangki dengan pasir filter? Jawabannya terletak pada pemahaman tentang fungsi lapisan gravel pasir silika yang bersifat struktural dan hidraulis — bukan filtrasi aktif.

Pasir silika mesh 8-16 adalah ukuran yang paling umum digunakan sebagai lapisan gravel dalam sistem multimedia filter. Butiran yang lebih kasar dari media filtrasi aktif di atasnya ini memiliki empat peran teknis yang kritis untuk performa jangka panjang sistem filter.

Empat Fungsi Utama Lapisan Gravel dalam Filter Air

Sebelum membahas masing-masing fungsi secara detail, penting untuk memahami satu prinsip dasar: lapisan gravel adalah komponen struktural dan hidraulis, bukan komponen filtrasi aktif. Ia tidak menyaring partikel kontaminan dari air — tugas itu sepenuhnya dilakukan oleh media filtrasi aktif di atasnya. Lapisan gravel “bekerja” justru untuk memastikan media aktif di atasnya bisa bekerja secara optimal.

Fungsi 1: Support Layer untuk Media Filtrasi Aktif

Ini adalah fungsi yang paling intuitif: lapisan gravel berfungsi sebagai “alas” yang menopang media filtrasi aktif (pasir silika mesh 30–60, anthrasit, atau karbon aktif granular) agar tidak masuk ke dalam celah nozzle atau saluran outlet yang ada di dasar tangki filter.

Nozzle strainer yang digunakan sebagai underdrain dalam pressure vessel memiliki celah yang sangat sempit — dirancang untuk menahan media filtrasi aktif yang berukuran mesh 30–60 (0.25–0.60 mm), namun celah ini masih cukup besar untuk dilewati oleh butiran yang sangat halus atau pecahan media yang aus. Lapisan gravel yang ukurannya jauh lebih besar dari celah nozzle bertindak sebagai “penghalang mekanis” pertama yang memastikan tidak ada media aktif yang masuk ke saluran outlet.

Tanpa lapisan gravel yang memadai, beberapa kondisi bermasalah bisa terjadi:

• Media filtrasi aktif perlahan masuk ke nozzle dan tersangkut, menyumbat aliran output
• Saat backwash, ekspansi media tidak merata karena distribusi aliran dari nozzle terganggu
• Partikel media halus lolos ke air output dan mengkontaminasi air yang sudah difilter

Fungsi 2: Distribusi Aliran yang Merata

Ini adalah fungsi yang paling krusial namun paling jarang dipahami secara teknis. Nozzle atau lateral pipe yang ada di dasar tangki filter menciptakan titik-titik masuk dan keluar aliran yang diskret — bukan permukaan yang merata. Tanpa lapisan gravel, air yang masuk melalui backwash atau yang keluar saat filtrasi akan cenderung membentuk jalur preferensial (channeling) dari dan menuju titik-titik nozzle, bukan mengalir secara merata di seluruh luas penampang tangki.

Lapisan gravel dengan permeabilitas yang tinggi (rongga antar butiran besar) berfungsi sebagai “plenum” alami yang meratakan tekanan dan mendistribusikan aliran ke seluruh penampang filter sebelum mencapai media filtrasi aktif di atasnya. Hasilnya:

• Saat filtrasi normal: Air tersaring secara merata di seluruh luas bed media aktif, memaksimalkan efisiensi penggunaan media dan kapasitas filter
• Saat backwash: Air backwash naik secara merata dari seluruh dasar tangki, mengekspansi seluruh bed media secara uniform — tidak hanya di sekitar titik-titik nozzle

Fungsi 3: Proteksi Nozzle Distributor

Nozzle strainer yang terbuat dari plastik ABS atau stainless steel adalah komponen yang cukup rapuh terhadap tekanan mekanis langsung dari media berukuran besar. Jika media filtrasi aktif mesh 30–60 langsung bersentuhan dengan nozzle tanpa lapisan gravel, gesekan mekanis selama ribuan siklus backwash bisa mengikis atau bahkan memecahkan nozzle seiring waktu.

Lapisan gravel mesh 8–16 dengan butiran yang jauh lebih besar dan lebih berat memberikan bantalan mekanis yang melindungi nozzle dari gesekan langsung media di atasnya. Selain itu, berat lapisan gravel yang lebih besar juga memastikan lapisan ini tetap stabil di tempatnya selama backwash dengan kecepatan tinggi, tidak terangkat bersama media aktif yang lebih ringan di atasnya.

Fungsi 4: Memfasilitasi Backwash yang Efektif

Backwash adalah proses membersihkan media filter dengan mengalirkan air ke arah berlawanan (dari bawah ke atas) dengan kecepatan tinggi untuk mengekspansi dan membersihkan media. Efektivitas backwash sangat bergantung pada distribusi aliran yang merata — dan inilah di mana lapisan gravel memainkan peran kritis keempat.

Permeabilitas tinggi lapisan gravel (rongga besar antar butiran kasar) menciptakan ruang yang memungkinkan air backwash bergerak secara lateral sebelum naik ke atas melalui media filtrasi. Ini menghasilkan distribusi kecepatan backwash yang lebih merata di seluruh penampang — mencegah kondisi berbahaya seperti:

• Mudballing: Gumpalan media yang mengeras akibat backwash tidak merata, tidak bisa diekspansi dengan normal
• Channeling: Jalur preferensial yang membuat sebagian media tidak tersapu bersih sementara bagian lain tersapu terlalu agresif
• Gravel upset: Kondisi di mana lapisan gravel sendiri terangkat dan bercampur dengan media di atasnya akibat backwash berlebihan

Ukuran Mesh Gravel yang Tepat untuk Setiap Konfigurasi

Pemilihan ukuran mesh gravel harus mempertimbangkan dua faktor utama: ukuran celah nozzle yang digunakan, dan ukuran media filtrasi aktif yang akan ditopang:

• Prinsip dasar: Ukuran butiran terkecil dalam lapisan gravel harus lebih besar dari celah nozzle terbesar yang ada. Ini memastikan tidak ada butiran gravel yang bisa masuk ke dalam nozzle.
• Mesh 4–8 (2.38–4.76 mm): Lapisan gravel paling bawah untuk konfigurasi dua sub-lapisan — langsung di atas nozzle. Butiran sangat kasar memberikan proteksi nozzle maksimal dan permeabilitas tertinggi.
• Mesh 8–16 (1.19–2.38 mm): Lapisan gravel standar untuk konfigurasi satu lapisan, atau lapisan atas dalam konfigurasi dua sub-lapisan. Ukuran ini adalah transisi yang baik antara lapisan kasar di bawah dan media filtrasi aktif mesh 30–60 di atas.
• Mesh 16–30 (0.595–1.19 mm): Kadang digunakan sebagai lapisan transisi ketiga jika ada perbedaan ukuran yang sangat besar antara gravel dan media aktif. Lebih jarang digunakan dalam desain standar.

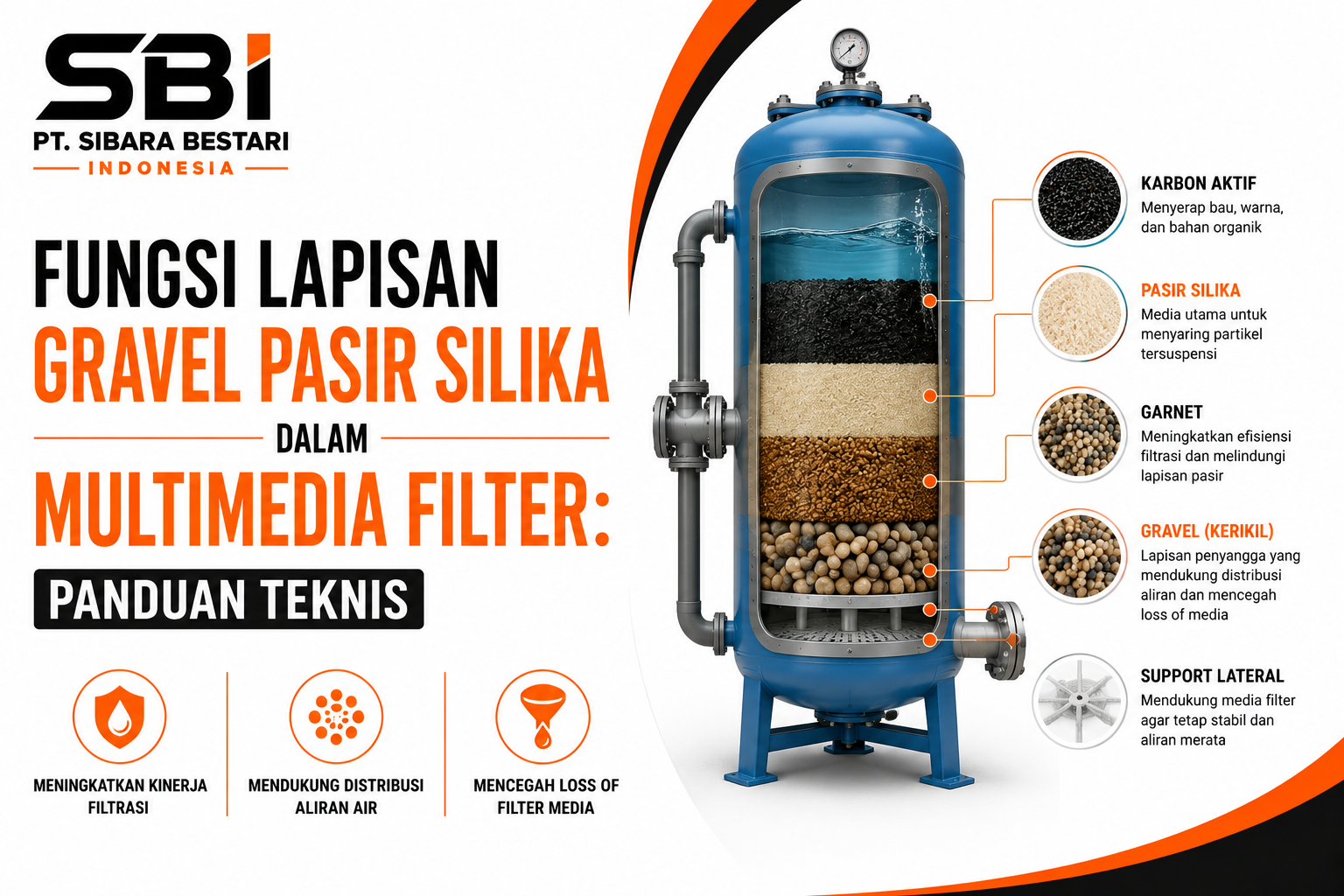

Susunan Lapisan Lengkap Multimedia Filter yang Benar

Berikut susunan lapisan standar dari dasar ke atas untuk pressure vessel filter industri:

1. Nozzle distributor / underdrain: Komponen mekanis di dasar vessel — bukan media, ini adalah bagian dari struktur vessel
2. Lapisan gravel kasar mesh 4–8: Langsung di atas nozzle, ketebalan 10–15 cm — proteksi nozzle dan distribusi aliran primer
3. Lapisan gravel sedang mesh 8–16: Di atas gravel kasar, ketebalan 15–20 cm — transisi ke media aktif dan distribusi aliran sekunder
4. Media filtrasi aktif utama (pasir silika mesh 30–60): Di atas lapisan gravel, ketebalan 60–90 cm — lapisan yang aktif menyaring TSS dan partikel tersuspensi
5. Media tambahan opsional (anthrasit atau karbon aktif): Di atas pasir silika, ketebalan 30–60 cm — untuk multimedia filter yang menyisihkan kontaminan tambahan
6. Freeboard (ruang kosong): 30–40% dari tinggi bed total — ruang untuk ekspansi media saat backwash

Tabel Susunan Lapisan dan Ketebalan Standar

Kesalahan Instalasi yang Paling Sering Terjadi

• Menggunakan mesh 8–16 sebagai media filtrasi aktif (bukan gravel): Ini adalah kesalahan paling umum dan paling merugikan. Mesh 8–16 memiliki rongga antar butiran yang jauh terlalu besar untuk menangkap partikel TSS secara efektif — filter yang dipasang dengan cara ini tidak berfungsi sebagai filter yang sesungguhnya.
• Tidak memasang lapisan gravel sama sekali: Mengisi vessel langsung dengan media filtrasi aktif mesh 30–60 tanpa lapisan gravel di bawah — mengakibatkan media aktif masuk ke nozzle, distribusi backwash tidak merata, dan mudballing dalam waktu singkat.
• Lapisan gravel terlalu tipis: Lapisan gravel kurang dari 10 cm tidak memberikan distribusi aliran yang memadai dan tidak cukup melindungi nozzle. Minimal 20 cm total ketebalan gravel (kombinasi semua sub-lapisan).
• Mencampur ukuran gravel yang berbeda tanpa urutan yang benar: Lapisan gravel harus dipasang dari kasar (bawah) ke halus (atas) — bukan sebaliknya atau dicampur acak. Urutan yang salah mengurangi efektivitas distribusi aliran.
• Tidak membersihkan gravel sebelum instalasi: Gravel yang masih mengandung debu dan lumpur dari proses penambangan harus dicuci bersih sebelum dipasang — clay yang terbawa bisa menyumbat nozzle dan mengkontaminasi media aktif di atasnya.

Kapan Lapisan Gravel Perlu Diganti?

Berbeda dari media filtrasi aktif yang perlu diganti secara berkala karena jenuh, lapisan gravel secara teori tidak mengalami kejenuhan. Namun ada beberapa kondisi yang mengindikasikan penggantian atau pembersihan intensif perlu dilakukan:

• Fouling parah yang tidak bisa dihilangkan dengan backwash: Akumulasi biofilm, endapan mineral (scale), atau clay yang sudah mengeras setelah bertahun-tahun operasi tanpa maintenance memadai
• Gravel upset: Jika terjadi gravel upset (lapisan gravel terangkat dan tercampur dengan media di atasnya akibat backwash berlebihan), seluruh isi vessel perlu dikosongkan dan diisi ulang dengan susunan yang benar
• Kerusakan mekanis signifikan: Jika sebagian besar butiran gravel sudah pecah atau aus menjadi partikel yang lebih kecil dari spesifikasi awal — distribusi aliran tidak lagi optimal
• Redesign sistem: Saat diameter vessel diperbesar, nozzle diganti, atau konfigurasi lapisan diubah secara menyeluruh

Dalam operasi normal dengan backwash yang benar dan tidak ada kejadian gravel upset, lapisan gravel bisa bertahan 5–10 tahun — jauh lebih lama dari media filtrasi aktif yang mungkin diganti setiap 1–3 tahun.

Kesimpulan dan Rekomendasi

Lapisan gravel pasir silika mesh 8–16 adalah komponen yang sering dianggap sepele namun dampak kesalahannya pada performa sistem filter sangat signifikan. Empat fungsinya — support, distribusi aliran, proteksi nozzle, dan fasilitasi backwash — semuanya bersifat struktural dan tidak bisa digantikan oleh media filtrasi aktif.

• ✅ Pasang lapisan gravel minimal 20–25 cm total ketebalan — jangan kurangi demi menghemat material
• ✅ Gunakan susunan dari kasar ke halus: mesh 4–8 di bawah, mesh 8–16 di atas
• ✅ Cuci gravel sebelum instalasi untuk menghilangkan clay dan debu
• ✅ Jangan gunakan mesh 8–16 sebagai media filtrasi aktif — gunakan mesh 30–60 untuk fungsi tersebut
• ✅ Sediakan freeboard 30–40% dari tinggi bed untuk ekspansi media saat backwash
• ⚠️ Jika turbidity air output tinggi pada filter baru, periksa ketebalan dan kondisi lapisan gravel sebelum mengganti media aktif

FAQ

Apa fungsi lapisan gravel pasir silika dalam sistem filter air?

Empat fungsi utama: (1) support layer yang menopang media filtrasi aktif agar tidak masuk ke nozzle, (2) mendistribusikan aliran air secara merata ke seluruh penampang filter, (3) melindungi nozzle distributor dari tekanan dan gesekan mekanis, (4) memfasilitasi backwash yang efektif dan merata. Lapisan gravel bukan media filtrasi aktif — ia tidak menyaring partikel dari air.

Berapa ketebalan lapisan gravel yang tepat untuk filter air?

Minimum 20–25 cm total (kombinasi semua sub-lapisan). Untuk konfigurasi dua sub-lapisan: 10–15 cm mesh 4–8 di bawah, ditambah 15–20 cm mesh 8–16 di atas. Lapisan gravel kurang dari 10 cm tidak memberikan distribusi aliran yang memadai dan tidak cukup melindungi nozzle.

Apa bedanya lapisan gravel dan media filtrasi dalam filter multimedia?

Lapisan gravel bersifat struktural — tidak aktif menyaring air, fungsinya hanya support, distribusi aliran, dan proteksi nozzle. Media filtrasi aktif (pasir silika mesh 30–60) adalah yang benar-benar menyaring partikel kontaminan. Menggunakan mesh 8–16 sebagai media filtrasi aktif adalah kesalahan umum yang menghasilkan filter tidak efektif.

Kapan lapisan gravel harus diganti?

Lapisan gravel jarang perlu diganti — bisa bertahan 5–10 tahun dalam operasi normal. Penggantian dipertimbangkan saat ada fouling parah yang tidak bisa dibersihkan, gravel upset (tercampur dengan media di atasnya), kerusakan mekanis signifikan, atau saat redesign sistem secara menyeluruh.

Apakah semua jenis filter air membutuhkan lapisan gravel?

Tidak. Filter dengan false bottom (underdrain plate berlubang) atau filter kartuş tidak membutuhkan lapisan gravel. Filter pasir gravity dan filter bertekanan (pressure vessel) dengan nozzle strainer adalah yang paling umum membutuhkan lapisan gravel sebagai support underbedding.
