Desain Sistem Sand Filter untuk Pengolahan Air Industri: Panduan Teknis

💡 Ringkasan

Desain sistem sand filter yang tepat adalah fondasi dari seluruh performa sistem pengolahan air industri — dan kesalahan dalam menentukan loading rate, bed depth, atau pemilihan ukuran mesh media akan berdampak pada kualitas air output, frekuensi backwash, dan biaya operasional jangka panjang. Artikel ini membahas parameter desain utama sand filter industri secara teknis: dari surface loading rate, bed depth, konfigurasi single vs multimedia, pemilihan ukuran mesh yang tepat, hingga contoh kalkulasi desain untuk kapasitas spesifik.

💼 Pasir Silika Mesh 16-30 dari PT Sibara Bestari Indonesia — media filter untuk aplikasi sand filter industri dengan flow rate tinggi dan multimedia filter — dengan CoA lengkap dan konsultasi desain gratis.

Sistem sand filter adalah komponen paling fundamental dalam hampir semua instalasi pengolahan air industri — dari sistem WTP sederhana untuk air bersih pabrik hingga unit pretreatment kompleks untuk sistem RO dan demineralisasi. Meskipun prinsip kerjanya intuitif (air mengalir melalui media pasir dan partikel tertahan), desain yang optimal membutuhkan pemahaman tentang beberapa parameter hidraulis dan kinetika filtrasi yang menentukan performa aktual di lapangan.

Pasir silika mesh 16–30 adalah salah satu ukuran yang banyak digunakan dalam sand filter industri — terutama untuk sistem dengan flow rate tinggi atau sebagai lapisan media kasar dalam konfigurasi multimedia. Artikel ini memandu Anda melalui proses desain sistem sand filter dari parameter pertama hingga spesifikasi material yang siap dimasukkan ke dalam dokumen pengadaan.

Jenis-Jenis Sand Filter Industri



Sebelum masuk ke parameter desain, pahami dua kategori utama sand filter industri dan kapan masing-masing digunakan:

  • Gravity Sand Filter (Open Filter): Tangki terbuka dari atas, air mengalir ke bawah melalui media pasir karena gravitasi. Tekanan operasi atmosferik. Lebih umum digunakan di WTP skala besar (PDAM) dan sistem dengan head yang tersedia. Kelebihan: biaya konstruksi lebih rendah untuk volume besar, mudah diinspeksi. Kekurangan: membutuhkan area yang lebih luas dan tidak bisa dipasang inline dengan sistem bertekanan.
  • Pressure Sand Filter (Closed Vessel): Vessel tertutup berbentuk silinder vertikal (pressure vessel) yang beroperasi pada tekanan 2–6 bar. Paling umum digunakan di industri karena kompak, bisa dipasang inline dengan sistem bertekanan, dan mudah dilakukan backwash otomatis. Artikel ini fokus pada tipe pressure sand filter yang paling relevan untuk industri.

Parameter Desain Utama yang Harus Ditentukan

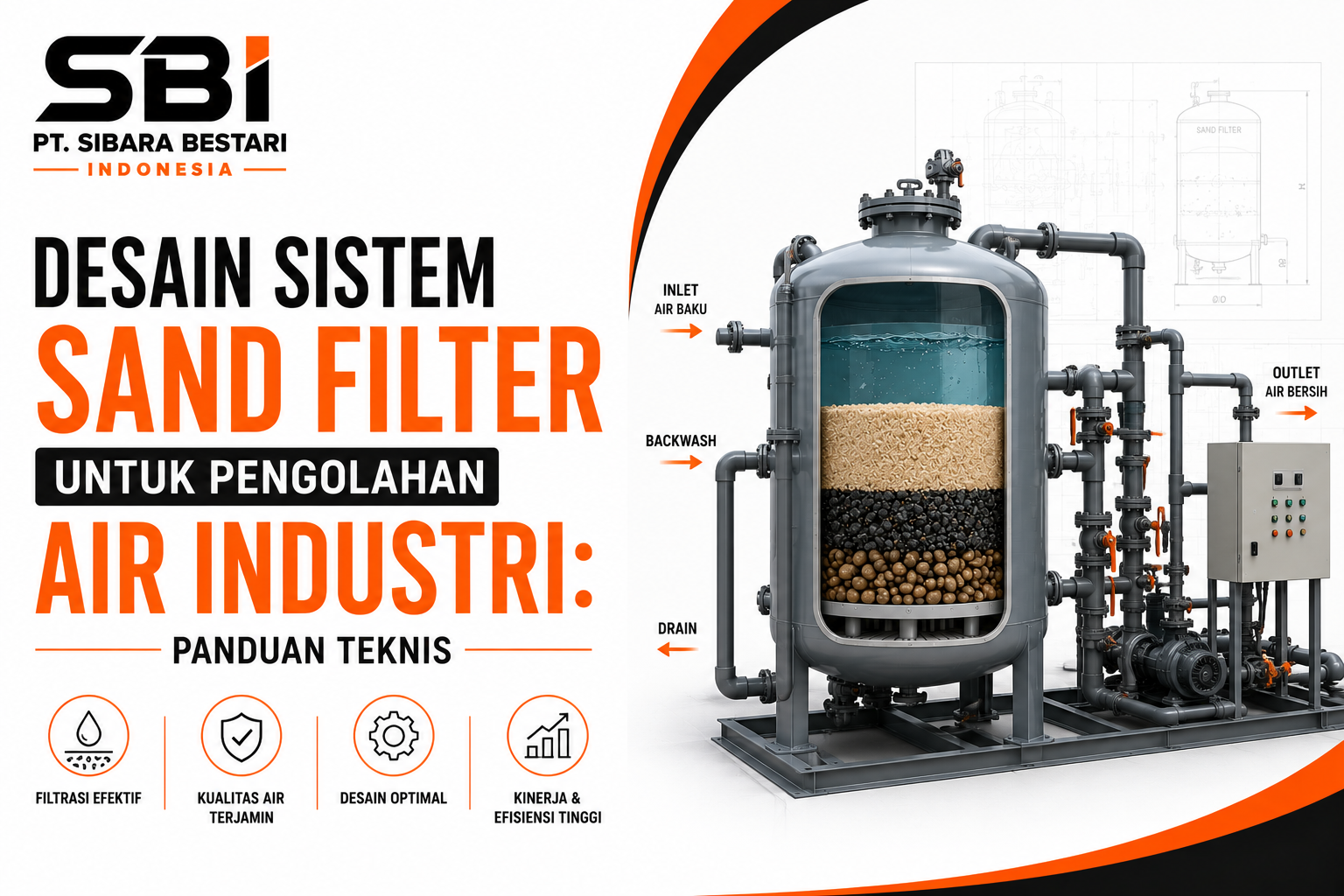

Desain Sistem Sand Filter untuk Pengolahan Air Industri Panduan Teknis

Desain sand filter yang lengkap membutuhkan penentuan enam parameter utama secara berurutan — karena setiap parameter bergantung pada yang sebelumnya:

  1. Flow Rate (Q): Laju alir air yang harus diolah dalam m³/jam — ini adalah titik awal dari semua perhitungan desain
  2. Surface Loading Rate (SLR): Kecepatan filtrasi dalam m/jam — menentukan luas penampang vessel yang dibutuhkan
  3. Luas Penampang Vessel: Q ÷ SLR = luas yang dibutuhkan dalam m² — menentukan diameter vessel
  4. Bed Depth: Ketebalan total media dalam vessel (gravel + media aktif) dalam meter
  5. Backwash Rate: Kecepatan backwash dalam m/jam untuk mengekspansi bed 30–40%
  6. Freeboard: Ruang kosong di atas media untuk ekspansi backwash — minimum 30–40% dari tinggi bed

Surface Loading Rate: Menentukan Ukuran Vessel

Surface Loading Rate (SLR) — juga disebut filtration velocity atau hydraulic loading rate — adalah parameter yang paling menentukan ukuran vessel filter. SLR dinyatakan dalam m³ air per m² luas permukaan filter per jam (m/jam):

SLR (m/jam) = Flow Rate (m³/jam) ÷ Luas Penampang Vessel (m²)
atau dibalik untuk mencari luas:
Luas Penampang (m²) = Flow Rate (m³/jam) ÷ SLR (m/jam)

Panduan pemilihan SLR berdasarkan kualitas air baku:

  • SLR 5–8 m/jam: Air baku kekeruhan tinggi (>50 NTU), TSS tinggi (>100 mg/L), atau tanpa pre-treatment koagulasi. Filtrasi lebih lambat memberikan waktu kontak yang lebih panjang untuk penyisihan partikel yang lebih efektif.
  • SLR 8–12 m/jam: Kondisi normal paling umum untuk industri — air baku kekeruhan 10–50 NTU setelah pre-treatment koagulasi atau sumber air yang relatif bersih.
  • SLR 12–15 m/jam: Air baku sudah melalui koagulasi-sedimentasi dengan kekeruhan <10 NTU — filter berfungsi sebagai polishing filter saja. Mesh 16–30 lebih sesuai untuk SLR tinggi ini karena pressure drop lebih rendah.

Bed Depth: Menentukan Ketebalan Media

Bed depth yang tidak memadai adalah penyebab paling umum breakthrough partikel lebih awal dari yang diharapkan — terutama saat beban TSS air baku tinggi atau ada fluktuasi kualitas:

  • Bed depth minimum 60 cm: Hanya untuk filter polishing dengan air baku yang sudah sangat bersih (<5 NTU) dan tidak ada variasi beban yang signifikan
  • Bed depth 75–90 cm: Standar industri untuk sebagian besar aplikasi sand filter — memberikan kedalaman filtrasi yang memadai dengan kapasitas tampung partikel (dirt holding capacity) yang cukup untuk siklus operasi 8–24 jam sebelum backwash
  • Bed depth 90–120 cm: Untuk air baku dengan kekeruhan tinggi atau multimedia filter yang membutuhkan filtrasi lebih dalam

Rasio Bed Depth terhadap Diameter (L/D ratio): Untuk distribusi aliran yang optimal, L/D ratio idealnya 1:1 hingga 2:1. Vessel yang terlalu lebar relatif terhadap bed depth cenderung menghasilkan channeling; vessel yang terlalu tinggi relatif terhadap diameter memberikan distribusi yang lebih baik namun pressure drop lebih tinggi.

Single Media vs Multimedia Filter

Pilihan antara single media (pasir silika saja) dan multimedia filter (kombinasi anthrasit + pasir silika + garnet) harus didasarkan pada profil kontaminan air baku dan tujuan treatment:

Aspek Single Media (Pasir Silika) Multimedia (Anthrasit + Pasir + Garnet)
Biaya awal Lebih rendah Lebih tinggi
Kapasitas dirt holding Lebih rendah Lebih tinggi (3–4x)
Interval backwash Lebih sering Lebih jarang
Kualitas air output Baik untuk TSS <50 mg/L Lebih konsisten, untuk TSS hingga 200 mg/L
Kompleksitas operasi Sederhana Lebih kompleks
Terbaik untuk Air bersih, polishing filter Air baku bervariasi, beban tinggi

Panduan Pemilihan Ukuran Mesh Media

Pemilihan ukuran mesh pasir silika yang tepat sangat mempengaruhi kinerja filter:

  • Mesh 16–30 (0.595–1.19 mm): Untuk single media filter dengan SLR tinggi (10–15 m/jam), sebagai lapisan media kasar dalam multimedia filter di bawah anthrasit, atau untuk air baku yang sudah menjalani pre-treatment dan hanya butuh filtrasi polishing. Pressure drop lebih rendah, flow rate lebih tinggi, namun penyisihan partikel halus kurang efektif dibanding mesh yang lebih kecil.
  • Mesh 30–60 (0.25–0.595 mm): Standar industri untuk sebagian besar aplikasi — keseimbangan optimal antara kemampuan penyisihan partikel halus dan pressure drop yang masih manageable. Cocok untuk SLR 8–12 m/jam.
  • Mesh 60–120 (0.125–0.25 mm): Untuk filtrasi sangat halus (polishing) namun dengan pressure drop yang lebih tinggi dan frekuensi backwash yang lebih sering. Tidak cocok sebagai media utama untuk air baku dengan TSS tinggi.

Tabel Parameter Desain Standar Sand Filter

Parameter Nilai Minimum Nilai Standar Nilai Maksimum Satuan
Surface Loading Rate 5 8–12 15 m/jam
Bed Depth (media aktif) 60 75–90 120 cm
Gravel Support Layer 20 25–30 40 cm
Freeboard 30 35–40 50 % dari bed height
Backwash Rate 25 30–40 50 m/jam
Durasi Backwash 5 10–15 20 menit
Bed Expansion saat Backwash 20 30–40 50 % dari bed height
Operating Pressure 1 2–4 6 bar

Contoh Desain: Sand Filter 20 m³/jam

Skenario: Pabrik makanan membutuhkan sand filter untuk mengolah air baku dari sumur bor dengan kekeruhan 15–30 NTU. Flow rate yang dibutuhkan: 20 m³/jam. Air baku sudah melalui aerasi dan koagulasi-flokulasi sederhana sebelum masuk filter.

Parameter Desain Nilai yang Dipilih Hasil Kalkulasi
Flow Rate 20 m³/jam
SLR yang dipilih 10 m/jam (kondisi normal)
Luas penampang yang dibutuhkan 20 ÷ 10 2.0 m²
Diameter vessel √(4 × 2.0 / π) 1.596 m → pilih 1.6 m (63 inch)
Luas aktual vessel 1.6 m π × (0.8)² 2.011 m²
SLR aktual 20 ÷ 2.011 9.95 m/jam ✅
Bed depth media aktif Standar untuk kondisi normal 90 cm
Mesh media aktif SLR ~10 m/jam, kekeruhan 15-30 NTU Mesh 16–30 (cocok untuk SLR tinggi)
Gravel support layer Standar 25 cm (mesh 8–16)
Total tinggi media 90 + 25 cm 115 cm = 1.15 m
Freeboard (40%) 1.15 × 0.40 0.46 m
Tinggi efektif vessel minimum 1.15 + 0.46 + 0.2 (ruang nozzle) ~1.85 m

Spesifikasi material yang dibutuhkan:

  • Pasir silika mesh 16–30 (media aktif): 2.011 m² × 0.90 m × 1.480 kg/m³ × 1.08 (buffer) ≈ 2.900 kg
  • Pasir silika mesh 8–16 (gravel): 2.011 m² × 0.25 m × 1.550 kg/m³ × 1.08 ≈ 840 kg

Parameter Desain Sistem Backwash

Backwash yang tidak dirancang dengan benar adalah penyebab paling umum kompaksi media, mudballing, dan degradasi performa filter yang progresif:

  • Backwash Rate: Harus cukup tinggi untuk mengekspansi bed 30–40% dari tinggi normal — terlalu rendah berarti media tidak tersapu bersih, terlalu tinggi berarti risiko gravel upset (lapisan gravel ikut terangkat). Untuk pasir silika mesh 16–30 pada suhu air 25°C, backwash rate 30–40 m/jam umumnya menghasilkan ekspansi 30–40%.
  • Durasi Backwash: 10–15 menit adalah standar yang memberikan pembersihan memadai tanpa membuang terlalu banyak air backwash. Air backwash yang dibuang biasanya 3–5% dari volume air yang diolah per siklus.
  • Frekuensi Backwash: Berbasis pemantauan pressure drop — backwash dijalankan ketika pressure drop meningkat 0.3–0.5 bar di atas nilai baseline. Atau berdasarkan jadwal tetap (misal setiap 24 jam) jika beban kontaminan stabil dan terprediksi.
  • Air Backwash: Harus menggunakan air yang sudah diolah (filtered water) — menggunakan air baku untuk backwash akan mengkontaminasi media.

🏭 Pengalaman Lapangan: Desain yang Salah dan Bagaimana Kami Memperbaikinya

Dari 5 tahun beroperasi mendampingi lebih dari 150 proyek instalasi sistem pengolahan air industri, PT Sibara Bestari Indonesia sering diminta mengevaluasi sistem yang berperforma di bawah harapan. Dalam banyak kasus, akar masalahnya bukan pada kualitas media — melainkan pada kesalahan parameter desain awal yang kemudian berdampak kumulatif pada seluruh performa sistem.

Kasus tipikal yang kami tangani: pabrik pengolahan makanan di Jawa Tengah memasang sand filter berdiameter 600 mm untuk mengolah 15 m³/jam — SLR efektif 53 m/jam, jauh melebihi batas desain. Hasilnya: turbidity air output hampir sama dengan air baku, media kompak dalam 2 minggu, dan pressure drop mencapai batas maksimum sistem dalam waktu singkat. Solusi yang kami rekomendasikan: tambah satu vessel paralel berdiameter 600 mm untuk membagi flow rate, menurunkan SLR ke 26 m/jam yang masih tinggi namun jauh lebih manageable, dan mengganti mesh 30–60 dengan mesh 16–30 yang memiliki pressure drop lebih rendah pada SLR tersebut. Air output memenuhi target turbidity <1 NTU dalam minggu pertama operasi setelah modifikasi.

“Tim teknis Sibara membantu kami memahami mengapa sistem yang terlihat sudah benar ternyata tidak berfungsi optimal. Evaluasi menyeluruh dan rekomendasi mereka benar-benar tepat sasaran.”

Zulkifli Yahya, Engineering Supervisor, IPAL Industri (klien Sibara)

📄 Tim teknis Sibara menyediakan layanan evaluasi desain sistem sand filter gratis — termasuk review parameter SLR, bed depth, dan pemilihan mesh media berdasarkan kondisi aktual air baku Anda.

Kesimpulan dan Checklist Desain

Desain sand filter yang baik adalah kombinasi antara pemilihan SLR yang tepat berdasarkan kualitas air baku, bed depth yang memadai untuk kapasitas tampung yang cukup, pemilihan mesh media yang sesuai dengan kondisi operasi, dan sistem backwash yang dirancang untuk membersihkan media secara efektif.

  • Tentukan SLR berdasarkan kualitas air baku: 8–12 m/jam untuk kondisi normal
  • Hitung diameter vessel: Flow Rate (m³/jam) ÷ SLR (m/jam) = Luas (m²) → Diameter
  • Gunakan mesh 16–30 untuk SLR tinggi atau sebagai lapisan kasar multimedia filter
  • Sediakan freeboard 35–40% di atas total tinggi media
  • Rancang backwash dengan rate 30–40 m/jam untuk ekspansi bed 30–40%
  • ⚠️ SLR melebihi 15 m/jam hampir selalu menghasilkan breakthrough — jangan tergoda untuk mengecilkan vessel demi menghemat biaya awal

🏭 Media Pasir Silika untuk Sand Filter Industri Anda

PT Sibara Bestari Indonesia menyediakan pasir silika mesh 16–30 untuk media filter industri dengan SLR tinggi, mesh 8–16 untuk gravel support layer, dan mesh 30–60 untuk filtrasi standar — dengan CoA aktual per batch, konsultasi desain gratis, dan pengiriman ke seluruh Indonesia.

👉 Kunjungi halaman produk Pasir Silika Mesh 16-30 atau hubungi tim teknis kami untuk review desain sistem Anda.

FAQ

Apa parameter desain utama yang harus ditentukan untuk sistem sand filter industri?

Enam parameter utama: Flow Rate (Q), Surface Loading Rate (SLR) yang menentukan luas penampang vessel, Bed Depth media aktif, lapisan gravel support, Backwash Rate, dan Freeboard. SLR standar industri adalah 8–12 m/jam untuk kondisi normal, bed depth 75–90 cm untuk single media filter.

Berapa surface loading rate yang tepat untuk sand filter industri?

5–8 m/jam untuk air baku kekeruhan tinggi (>50 NTU); 8–12 m/jam untuk kondisi normal (10–50 NTU) — paling umum; 12–15 m/jam untuk polishing filter setelah koagulasi-sedimentasi dengan kekeruhan <10 NTU.

Apa perbedaan single media filter dan multimedia filter?

Single media (pasir silika saja) lebih sederhana dan biaya lebih rendah namun kapasitas dirt holding lebih terbatas. Multimedia (anthrasit + pasir + garnet) memiliki kapasitas 3–4x lebih tinggi, interval backwash lebih panjang, dan kualitas air output lebih konsisten untuk beban TSS tinggi.

Kapan menggunakan pasir silika mesh 16-30 dibanding mesh 30-60?

Mesh 16–30 untuk SLR tinggi (10–15 m/jam), lapisan kasar multimedia filter, atau air baku yang sudah di-pre-treatment dengan kekeruhan rendah. Mesh 30–60 untuk kondisi standar (SLR 8–12 m/jam) dengan penyisihan partikel lebih halus namun pressure drop lebih tinggi.

Berapa luas penampang vessel yang dibutuhkan untuk sand filter 50 m3/jam?

Dengan SLR 10 m/jam: Luas = 50 ÷ 10 = 5 m². Diameter = √(4 × 5 / π) ≈ 2.52 m. Bisa satu vessel 2.5 m atau dua vessel 1.8 m paralel untuk redundansi dan kemudahan maintenance.
